在弱電施工過程中，最重要的一個環節就是線纜敷設，常用的敷設方式有導管、槽盒、橋架等。在采用導管、槽盒敷設線纜時，必須考慮導管、槽盒的線纜容量，那么一根PVC線管、線槽到底能穿放多少根網線?今天，我們就一起來學習一下弱電工程中PVC線管和線槽線纜容量的計算方法。

　　一、標準規范

　　《綜合布線系統工程設計規范》GB 50311-2016 7.6纜線布放：

　　1 管徑利用率和截面利用率應按下列公式計算

　　管徑利用率=d/D

　　式中：d—纜線外徑;D—管道內徑

　　截面利用率=A1/A

　　式中：A1—穿在管內的纜線總截面積;A—管徑的內截面積。

　　2 彎導管的管徑利用率應為 40%～50%。

　　3 導管內穿放大對數電纜或 4 芯以上光纜時，直線管路的管徑利用率應為 50%～60%。

　　4 導管內穿放 4 對對絞電纜或 4 芯及以下光纜時，截面利用率應為 25%～ 30%。

　　5 槽盒內的截面利用率應為 30%～50%。

　　二、PVC線管容量計算

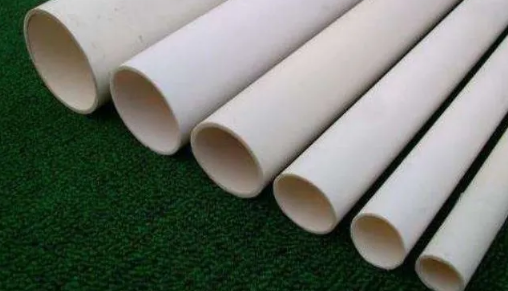

　　PVC線管內線纜截面面積不能超過線管截面面積的40%，超過40%穿管的阻力很大,特別是預埋管道阻力大無法穿過、又無法翻工。

　　用PVC線管穿網線的話，5類與6類線都有，因?yàn)?類現在用的較少，我們就來看下超5類與6類線的不同型號的pvc線管的穿線根數。

　　1、超5類線的穿線根數

　　超五類/五類芯徑：0.511mm

　　截面：19.625 mm2

　　外接正方形面積：25mm2

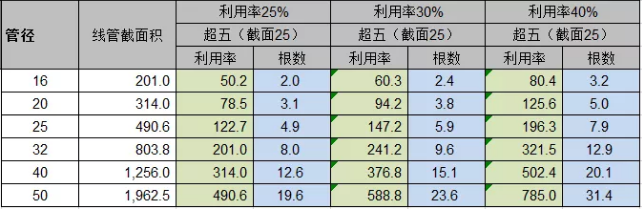

　　下面我們就分別來看下pvc線管的利用率在25%、30%、40%的穿線根數。

　　2、6類線的穿線根數

　　六類線芯徑：0.574mm

　　截面：30.1754mm2

　　外接正方形面積：38.44mm2

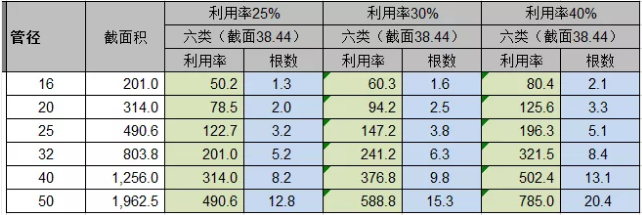

　　下面我們就分別來看下pvc線管的利用率在25%、30%、40%的穿線根數。

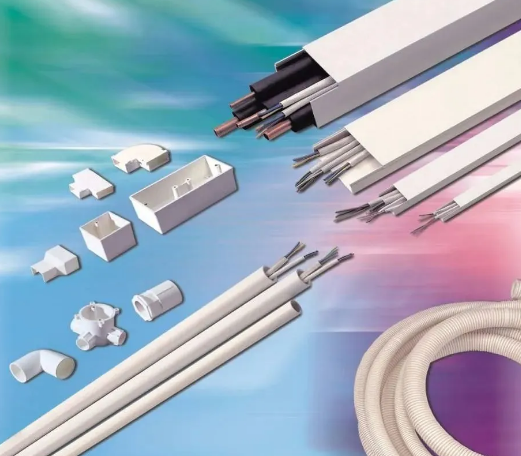

　　三、PVC線槽容量計算

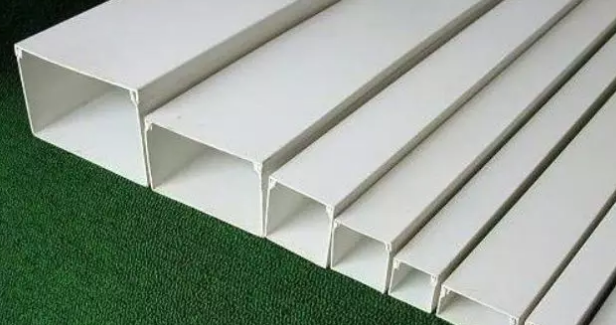

　　當然在實際項目，我們除了用PVC線管，也會用到PVC線槽，布放纜線在線槽內的截面利用率應為30%～50%，我們也一起來看下PVC常用線槽的穿線量。

　　我們就來看下利用率在30%與50%的情況下，pvc線槽能放多少根超5類線與6類線。

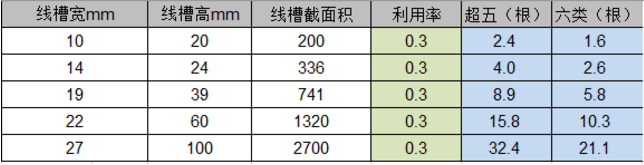

　　1、線槽的利用率30%時的穿線數量

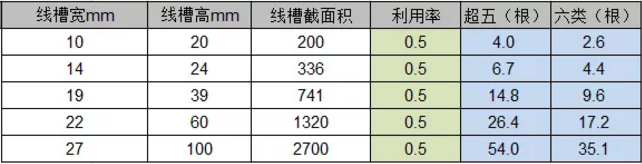

　　2、線槽的利用率50%時的穿線數量
